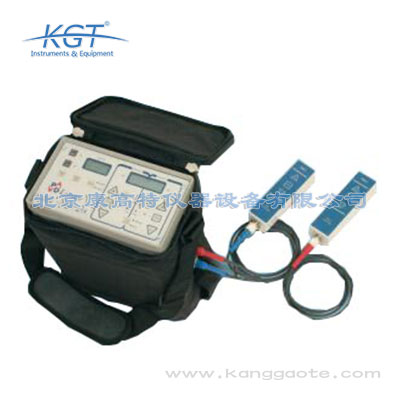

PD Locator局放儀特點：
?PD Locator是快速檢測和定位開關柜局部放電源的*有效的儀器，*度極高
?單探頭模式可以*測量開關柜等電力設備（3-66kV）的局部放點活動。雙探頭模式可以快速定位局部放電源
?PD Locator可與PD Monitor?配合使用，對設備狀態進行詳細評估
?PD Locator?包含一臺免費的PD Locator?功能檢測儀，帶自檢和校準功能
?套裝包括功能檢測儀、探頭、充電器和便攜背包
?PD Locator攜帶便捷，操作簡單
| 信號輸入 | 信號輸出 |
| 信號類型：局部放電電壓脈沖 | 型號：每當通道觸發時，產生正5V，10□s脈沖 |
| 通道數目：2 | 輸出阻抗：1000Ω |
| 最大靈敏度： 1mV | 從到達探頭時算起的最大延遲：單探頭模式：25微秒 雙探頭模式：85微秒 |
| 脈沖極性：正極或負極 | |
| 輸入阻抗：50Ω | 探頭 |
| 帶寬（-3 dB）：3-60MHz | 操作模式：電容耦合 |
| 幅值測量 | 開關感測方法： 電阻性 |
| 測量方法：門限檢測路與校準過的衰減器 | 電纜：RG 214/U或RG 213（取決于具體版本） |
| 衰減器數目：每通道一個 | 電纜衰減：0.08dB/m |
| 衰減器型號：恒抗阻、用閂鎖繼電器切換 | 電源 |
| 衰減控制器-手動： 增或減按鈕 | 內部電池正極：7節“AA”尺寸的NiMH可充電電池，1.6Ah 7節“AA”尺寸的NiMH可充電電池，1.6Ah |
| 單步操作或重復操作 | 內部電池負極：7節“AA”尺寸的NiMH可充電電池，1.6Ah 7節“AA”尺寸的NiMH可充電電池，1.6Ah |
| 前面板控制或遙控 | 關機電壓：7.0V |
| 衰減控制器-自動：改型二進制搜索算法 | 連續操作時間（單探頭模式）：9.2小時 |
| 前面板控制或遙控 | 連續操作時間（雙探頭模式）：4.6小時 |
| 測量范圍：0-63dBmV，可調（1dB步長） | 電池保護：如果讀秒器計數達到600秒就會自動關機 |
| 精度：2dB | 電池充電器 |
| 重復率（幅值測量）：最小-單脈沖 | 額定電壓：230V |
| 最大-每秒10兆脈沖 | 頻率：50 – 60 Hz |
| 放電定位 | 耗電量：6VA |
| 定位方法：優先檢測器-可以指示出哪一個通道先被觸發，從而指示出哪一個探頭在電氣上離放電源最近。 | 充電電流：0.5A |
| 完全充電所需時間：16小時 | |
| 優先分辨率：2ns | 輸出連接頭：低壓直流電源連接頭 |
| 等效空氣中距離：600mm | 注意：也可根據客戶要求提供定制式輸入，如用于車輛充電 |
| 道之間最大時間差：100ns | 尺寸 |
| 等效空氣中距離：30m | 尺寸：310 mm× 260mm×145mm |
| 重復率（優先檢測器）： 最小-單脈沖 | 重量：4.4kg |
| 最大-每秒10000脈沖 | 環境 |
| 單探頭模式 | 工作溫度： 0 - 45℃ |
| 儀器處于該模式時，通道2會自動關閉以節省電源。優先探測器也關機，所以通道1‘First LED’等不亮，且Trig Level（觸發電平）開關停止工作。 | 濕度： 0 - 90％相對濕度，無凝露 |
| IP等級：33 |
