| 局部放電診斷(PD) | |
| 輸入電壓 | 110 - 240V AC, 50/60Hz |
| 工作電壓 |
正弦波:1 - 24 kV rms / 34 kV peak 頻率:0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |

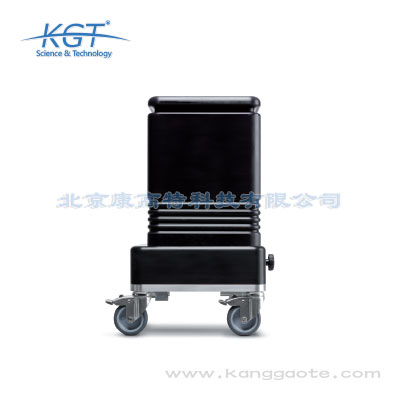

| 高壓耦合電容器 |
電容：~ 1 nF 尺寸/重量：L 300 x W 250 x H 486mm 29 kg |
| 高壓濾波器 |
電容:~ 4 nF 尺寸/重量:L 300 x W 250 x H 486mm 29 kg |
| 過濾 | 數字 & 模擬 |
| 速度范圍（v / 2） | 10 - 150 m/μs |
| 測試范圍 | 100 km |
| PD背景級別 | < 10 pC |
| PD定位精度 | 1% |
| PD分辨率 | 0.1 pC | 0.1 m |
| 采樣率 | 125 MHz (Version 2 - 200 MHz) |
| 輸入阻抗 | 10 kΩ / 50 pF |
| 帶寬 | 100 MHz | Analog Filter |
| 信號放大 | 0 - 52 dB (1 channel) | 0 - 72 dB (2 channel) |
|
環境條件 存儲 運行 |
- 20°C to + 65°C - 5°C to + 45°C |
| 可擴展的介質損耗診斷系統 (TD30) | |
| 操作電壓 |
正弦:1 - 23 kV rms 頻率：0.1 Hz ； 0.01 to 0.09 Hz 1 |
| 介質損耗測試 |
分辨率：1 x 10 -6 精度：± 1 x 10 -4 |
| 電壓測試 |
分辨率：0.1 kV rms 精度：0.5% |
| 電流測試 |
分辨率：1μA rms 精度：0.5% |
| 負載范圍 標準 | 500 pF to 10 μF |
| 重量和尺寸 | 3kg |

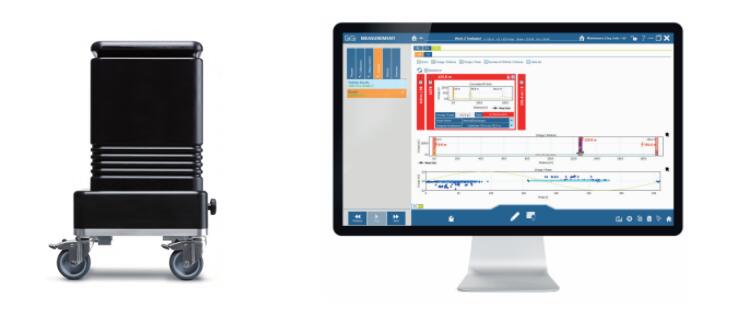

| 控制和診斷軟件b2Suite® | |
| 特征 |
? 0,1 Hz PD和TD診斷（主機選配內置TD可同時診斷） ? PD診斷的自動或手動模式 ? 指導診斷流程 ? 綜合數據庫 |
| 控制 | b2 VLF主機控制，PD和TD診斷 |
| 測量 | 電纜長度與PD活動，PD位置，PD映射，背景噪聲，PD幅度，正弦波顯示，PDIV和PDEV等... |
| 系統要求 | MS Windows 7 / 8, 64 Bit 操作系統 |
| 供貨范圍 | 根據用戶所選配置可包含：校準器，高壓電纜，電源和接地電纜，電暈屏蔽，運輸箱（2），b2套件軟件（1個許可證），操作手冊， |
| 選配 | 數據庫 , P C , V LF主機 |
