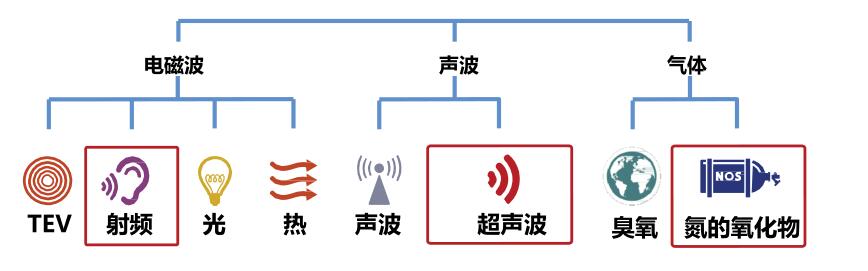

局部放電會通過不同的方式放出能量，并產生一系列的產物，這使得局部放放點可以被檢測到。
*有效的非侵入式檢測技術是利用射頻波段的電磁波輻射和超聲波來進行檢測。UltraTEV Plus2專門設計用于檢測電磁波和超聲波活動，簡單易用。
由局部放電放出的空氣傳播的超聲波
由局部放電活動發出的聲學信號通常分布在高于人耳聽覺范圍的波段，例如超聲波。隨著局部放電的進程，接近故障時，其頻率范圍會降低至聽覺范圍內。
使用儀器來檢測聲譜中的超聲波，這種做法具有幾個優點。儀器比人耳更敏感，與操作員無關，且工作在聲頻以上的頻率，又具有更強的方向性。*靈敏的檢測方法是使用空氣路徑的超聲波麥克風。如果在聲源和麥克風之間存在空氣路徑，該方法可以非常有效地檢測局部放電活動。無論如何，當開關柜密封良好沒有空氣路徑時，使用磁吸式接觸式超聲波傳感器吸附在設備表面也可以有效檢測內部局部放電活動。
由局部放電放出的電磁
當局部放電出現在高壓開關柜中時，它產生暫態地電壓（TEV）和射頻波段的電磁波。
電磁波信號頻率很高，因此會沿著開關柜的表面?zhèn)鞑ィ荒芡ㄟ^(guò)間隙才能從內部溢出。間隙包括蓋板的空氣間隙，墊片和其它絕緣部件。
另外，當電磁波從局部放電點發出后，輻射到金屬外殼時，它同樣會產生暫態地電壓（TEV）。
內部的局部放電活動可以通過在開關柜外表面放置傳感器檢測到，從而實在設備運行中進行非侵入式檢測。
電纜局部放電活動
當局部放電出現在電纜中時，在導致在接地護套上耦合出一個脈沖電流。脈沖電流會從局部放電點向兩側傳播。當這些電流傳播到阻抗變化的位置，接頭或者終端時，會發生部分反射。脈沖將會在電纜上來回反射幾次（依賴于電纜長度），*后會衰減消失。這些脈沖電流可以通過卡接在接地線上的射頻電流互感器（RFCT）檢測到。
