產品簡介
HV系列耐壓測試儀是專門針對電纜耐壓測試、介損診斷、局部放電、外護套測試的診斷分析儀，可廣泛的應用于30kV以下的中壓電（*標準GB50150-2016）。
一臺儀器完成電纜耐壓測試，介損診斷，局部放電測試和外護套測試四種功能。
電纜耐壓測試符合IEEE400.2和GB 50150-2016要求。
電纜外護套檢測符合IEC60502和IEC60229標準。
測試電壓等級多樣可以更好的幫助不同需求的客戶。
高度集成，操作簡單快捷，自動計算泄露電流無需外置測量模塊。
高精度測量介損因數，精度高達1x10 -4。
全自動測量并可以進行個性化測試編輯。
人性化菜單設計考慮到使用人員的操作習慣。

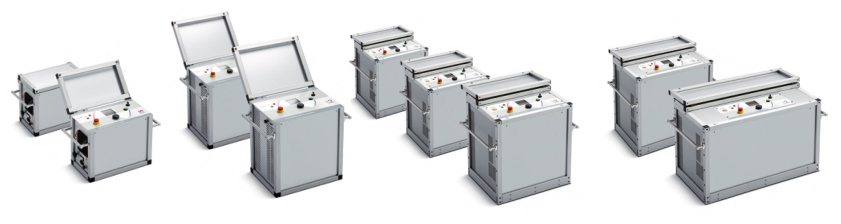

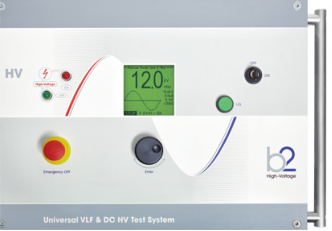

HV系列高壓檢測裝置，只要用來進行電纜超低頻交流耐壓測試和直流耐壓測試。可選配TD測量模塊和PD測量模塊即可對電纜的介質損因數和局部放電進行測量。
| HV系列 | HV34 | HV60 | HV90 | HV94 |
|
輸出電壓 VLF 正弦波 DC VLF 方波 |
34 kV, 24 kV rms ± 34 kV 34 kV |
62 kV, 44 kV rms ± 60 kV 60 kV |
90 kV, 64 kV rms ± 90 kV 90 kV |
94 kV, 66 kV rms ± 90 kV 90 kV |
| 輸出電流 *大 | 15 mA | 40 mA | 65 mA | 65 mA |
| 輸出負載 |
0,5 μF @ 0.1 Hz @ 24 kV rms |
1 μF @ 0.1 Hz @ 44 kV rms |
1 μF @ 0.1 Hz @ 61 kV rms |
0,75 μF @ 0.1 Hz @ 66 kV rms |
| *大容抗 * | 12,0 μF | 10,0 μF | 10,0 μF | 10,0 μF |
| 輸出模式 |
AC (VLF) 對稱， 在全范圍內不受載荷影響， DC （正極或負極）， Burn / Fault Condition 或 Fault Trip Mode， 電纜護套檢測 |
|||
| DDD ® - 雙放電設備 | - | - | - | - |
| 50 Hz - 12 kV 回授保護 | - | - | - | - |
| USB / Bluetooth | - | - | - | - |
| 尺寸 長 x 寬 x 高 (mm) | 430 x 250 x 360 | 450 x 445 x 615 | 540 x 445 x 615 | 540 x 445 x 615 |
| 重量 | 19,5 kg | 57 kg | 127 kg | 127 kg |
