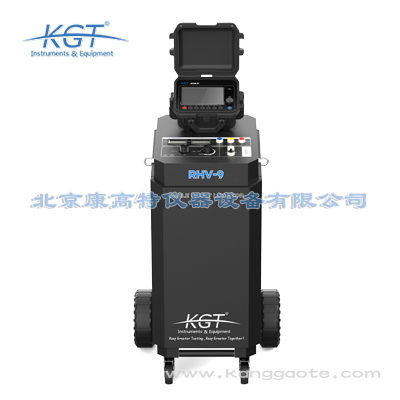

R-9高能量電纜故障定位儀介紹：
產品特點
故障定位準確：它使用1800J的沖擊能量，能夠清晰地反饋故障點的波形。 采用高達400MHz 的波形采樣率， 使得測得的波形更接近原始波形，并且可以進行相間波形對比。
使用簡單-具有自動模式，低壓脈沖法下一鍵測試， 自動選擇合適范圍和增益，直接給出故障定位距離。

測試標準
國內電網設備配電[2021]86號文件要求(三)加強檢測裝備配置，進一步加強配電電纜運檢裝備和在線監測裝置的選型與配置，按照配電電纜專用運檢裝備配置標準，分級分類配置交流耐壓、振蕩波局放、超低頻介損、電纜路徑探測、 電纜識別、電纜故障探測定位等裝備，逐步推進多功能、輕量化、智能化帶電檢測裝備應用。

產品功能

可進行380V、6KV、10KV、35KV、110KV、220kV 等電力電纜的各種故障檢測和故障點的定位，包括：短路故障(電纜跳閘)、接地故障(電火花)、斷路(電纜斷電)、閃絡性(局部過熱)、泄漏性(泄露電流報JING)等故障。

被測物

380V、6KV、10KV、35KV、110KV、220kV  的電力電纜。

業績
黃石現代有軌電車(一期)1臺 天津地鐵2臺 南京供電公司5臺 無錫供電公司2臺 徐州供電公司2臺
蘇州供電公司3臺 南通供電公司2臺 常熟供電公司2臺 江陰供電公司2臺 連云港供電公司2臺

成功案例
2023年4月20日于安陽，進行了10kV 電纜的故障查找，成功對電纜故障點進行了準確定位。 設備判斷故障類型為高阻故障，定位點位于電纜始端161m 處，結合路徑儀及精定點儀快速準確查找到故障點，與R-9 預定位結果相符。

現場圖

接線圖

應用領域
■ 鐵路                            ■ 電網                 ■ 電廠 ■ 光伏
■ 石化                            ■ 電纜廠              ■ 新能源 ■ 水電

■ 電力檢測公司               ■ 風電 ■ 生產制造業 ■ 核電

■ 機場                            ■ 市政 ■ 冶金
