CTT-5電流互感器測試儀

品牌：美國Phenix
分類：電流互感器測試儀
應用領域：電網，電廠，
測試對象：互感器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

CTT-5電流互感器測試儀測試應用
?CTT-5使用符合ANSI / IEEE C57.13.1和IEC 60044-1標準的電壓法來測試電流互感器匝比，相位差，極性，勵磁電流，飽和度，繞組電阻和絕緣電阻，其中電壓被施加到電流互感器的次級X端子。
?CTT-5負載測試將電流注入到次級回路中以驗證電流電路的完整性并確定其阻抗和電流電壓。
?這些信息需要確保CT在任何情況下都能運行。
?CTT-5還可以測試變壓器的匝比，極性，相移，繞組電阻和絕緣電阻。

CTT-5電流互感器測試儀特點：
?高分辨率彩色顯示屏
?所有測試都以自動序列執行，無需操作人員的過多操作
?堅固的設計，以滿足*苛刻的現場測試環境
?大型內部存儲器（200 個測試文件，每個文件*多可以有 10 個勵磁曲線和 140 個測試計劃文件）
?所有 CT 銘牌和設備詳細信息與測試結果文件一起存儲
?內置熱敏打印機
?全 QWERTY 鍵盤，便于現場數據輸入
?2000 VAC 飽和測試電壓與拐點電壓標記（ANSI 10/50，IEC 60044，IEEE 30 和 IEEE 45）
?快速全自動測試操作。手動模式可用于故障排除和特殊的非通用測試
?負載模式可以分析連接到 CT 的二次電路
?在儀器上創建測試計劃
?方便的內置測試導線存儲隔間
?自動測試報告
?用戶可選擇絕緣電阻測試的持續時間（10 到 60 秒）
?自動退磁

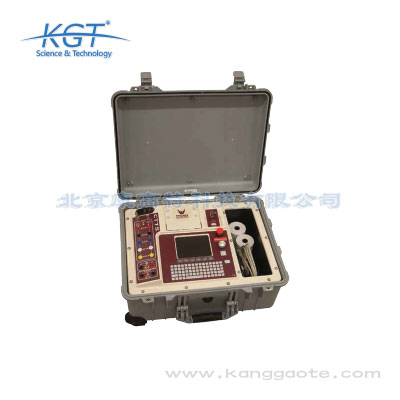

CTT-5電流互感器測試儀

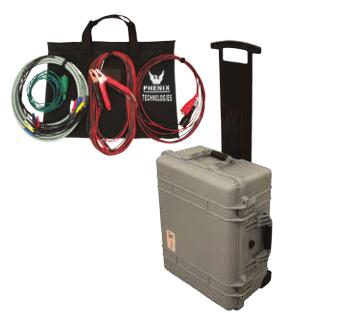

CTT-5可選配件
?CTT-5 運輸箱
?CTT-5 打印機紙卷
?定制測試夾
?定制長度測試線

CTT-5電流互感器測試儀標準配件
?X 測試導線，20'（6 米）
?H 測試導線，35'（10 米）
?負荷測試線，18'（5 米）
?接地導線，15'（4.5 米）
?主輸入電源線
?串行通訊電纜
?USB 通訊電纜
?備用打印機紙
?CD 與報告管理器軟件
?用戶手冊

電源輸入	115 ± 10% 60 Hz
保險絲額定值	15 A 或 8 A，250 VAC，F(xiàn) 型
電壓輸出	0-50 V / 0-200 V / 0-600 V @ 2 A 0-1200 V @ 1.5 A, 0-2000 V@ 1.2 A
電壓讀數	在三個范圍內，高達 1999.9 V±0.1％
電流讀數	0 to 1.9999 A RMS ± 0.5%
匝比和準確度	0.80 to 1000:1 ± 0.5% 1000 to 2000:1 ± 0.5% 2000 to 5000:1 ±1% 5000 to 10000:1 ±1%
測量方法	ANSI / IEEE C57.13.1, IEC-60044-1
相角	±180°/ 0.0 to 359.9° ±1°
繞組電阻	0-1.9999 ohms ± 1%, 2-19.999 ohms ± 1%
絕緣電阻	2 M to 1 G-ohms ±3%
電流源	0-20 A @ 20 VAC 連續
電流源顯示	19.999 A rms ±1% 19.999 Vrms ± 1%, 1 Mohm to 1000 ohms
數據存儲	多達 200 個文件，每個文件最多有 10 個激勵曲線
測試計劃	多達 140 個測試計劃
X 輸入	具有五個 X 輸入的多路復用器可以在多達 4 個繞組的 CT 上進行測試，而不會在測試期間斷開連接測試引線
顯示	4?” x 3?” (120 mm x 90 mm) 明亮的液晶顯示屏
打印機	40 個字符，3.12“（80 毫米）商業熱敏紙，紙張支架
外殼	堅固耐用，IP-67 / NEMA 6 防水，帶輪子和伸縮手柄
工作溫度	-10°C to +50°C (+14°F to +122°F)
PC 連接	USB，RS-232C，USB 記憶棒
尺寸	18 1/2” (470 mm) L x 14” (356 mm) W x 7 ?”(190 mm) H
重量	55 磅（24.94 公斤）
記憶棒	100 MB+
認證	EN 61010:2001 EN 61326-1:1997 Class A
