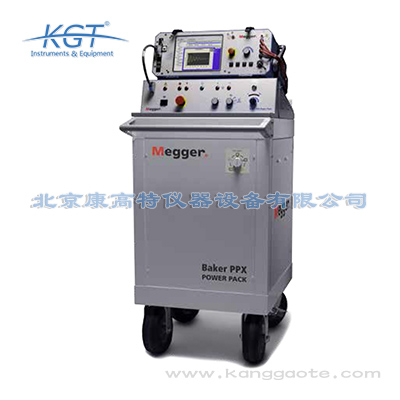

Baker PPX Power Packs靜態電機分析儀升壓器

品牌：美國BAKER
分類：電機分析儀
應用領域：電廠，
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

Baker PPX Power Packs靜態電機分析儀升壓器簡介：
?高壓電動機和發電機對工廠和發電站的運行是非常關鍵的。在工廠或者電廠運行的時候?qū)﹄姍C(jī)的測試是預測性維護的一部分。在電機服務公司對電機進行維修前以及維修后，也需要對電機進行測試，有時測試電壓會達到40 kV。
?Megger Baker電源增壓箱PPX30和PPX40能夠為我們的電機和線圈分析儀（Baker DX和Baker AWA-IV系列）提供更高的和可到40 kV的測試電壓。這*使得用DX或者AWA和PPX的組合來測試成型線圈、高壓交流電機、大型直流電機和變壓器變得非常理想。
?對中高壓電機的絕緣的有效測試需要全面的測試項目來描繪以及定位絕緣薄弱點和缺陷。BAKER電源增壓箱是和BAKER靜態電機分析儀一起使用的，被用來通過綜合性的多個測試徹底地測試電機定子鐵芯和繞組之間的絕緣，其包括：
絕緣電阻測試
步進電壓絕緣測試
對地耐壓測試
極化指數測試和吸收比測試

以下測試被用來評估匝間和相間絕緣情況：
匝間浪涌測試
脈沖間面積差比較分析 (PP-EAR)
?線圈電阻和電感的測量是被用來確定繞組結構正確以及線圈在電機中的組裝是正確的。儀器也可以做繞組對地電容的測試。電感和電容測試需要BAKER DX或者BAKER電源增壓箱的相關選配項。
?為了讓操作人員在使用高壓電機測試儀時的風險更小化，BAKER的電源增壓箱提供了以下特點：
?電源增壓箱的測試線能夠承受的電壓高達60 kV
?高辨識度和位于儀器上端的非常容易接觸到的急停按鈕
?選配的遠程急停按鈕和安全*示燈

選擇符合您需要的型號
?Baker PPX30: 能夠提供高達30 kV測試電壓，并且還具有三根可切換的測試線，這些測試線能夠很簡單的連接到被測電機或者變壓器上。
?Baker PPX40: 具有單根高壓測試線；輸出電壓高達40 kV。
?Baker PPX30A: 其特點是儀器集成了一個內部的電樞測試電路，其被用來測試大型直流電機和其它被測物。當測試電樞時，測試電壓高達2100伏。同時，測試電流可以高達7000安培。

Baker PPX Power Packs靜態電機分析儀升壓器的物理特點為：
?其帶有直徑為203毫米的充氣輪胎。由此，儀器可以很容易的在測試區域移動。
?有一根電源線從PPX到它上面的主控分析儀。PPX箱體上還有專門儲存測試線的地方。

Baker PPX Power Packs靜態電機分析儀升壓器優點：
?擴展了靜態電機分析儀的輸出測試電壓
?能夠有效地測試大型電機或者線圈
?盡量減少電機意外出現故障
?優化客戶的生產
?提高操作人員的安全性
?能夠很容易地推到測試區域

Baker PPX Power Packs靜態電機分析儀升壓器特點：
?受控的測試電壓（0 kV 到 40 kV）(和主控儀器一起使用)
?完整的測試范圍
?多樣的安全特點
?很大的充氣輪胎
?AC電源插口和測試線存儲空間
?電弧探測
?過電流探測
?用戶可設定的電壓爬升速度，這能夠避免很麻煩的過壓和提高測試結果的可重復性
?快速的和明晰的高壓線圈測試模式（需要在BAKERDX或者電源增壓箱控制器上使用）
?的測試結果報告

Baker PPX Power Packs靜態電機分析儀升壓器應用：
電機維修工廠
預測性維護
線圈或者電機制造廠
基于標準的測試

規格	Baker PPX30	Baker PPX40	Baker PPX30A
匝間浪涌測試
極大輸出電壓	30 000 V	40 000 V	30 000V
極大輸出電流 (測試線短路)	1 400 A	2 600 A	1 400 A
極大脈沖能量	45 J	120 J	45 J
精度	12%	12%	12%
直流高壓測試
極大輸出電壓	30 000 V	40 000V	30 000 V
電壓精度	3%	3%	3%
極大輸出電流	10 mA	9 mA	10 mA
電流精度	5%	5%	5%
過流閾值	12/120/1 200 μA	12/120/1 200 μA	12/120/1 200 μA
電流量程 (每刻度)	1/10/100 μA	1/10/100 μA	1/10/100 μA
電樞片間測試 (僅針對Baker PPX30A)
極大電壓	-	-	(無負載) 2100 V
極大電流	-	-	7 000 A
極大脈沖能量	-	-	45 J
極大測試電感	-	-	20 μH
極小測試電感	-	-	0.4 μH
物理特性
重量	310 lbs (141 kg)	290 lbs (132 kg)	321 lbs (146 kg)
電源要求	100/220 V, 50/60 Hz, 1 000 W	100/220 V, 50/60 Hz, 1 000 W	100/220 V, 50/60 Hz, 1 000 W
測試線數量	3	1	3+1 (電樞)
尺寸	不計把手和電纜存放處 (W x H x D): 24 x 48 x 26 in (610 x 1 219 x 660 mm) 計把手和電纜存放處 (W x H x D): 24 x 48 x 33 in (610 x 1 219 x 838 mm)
結合使用的測試儀型號	Baker AWA-IV, DX, 控制器	Baker DX, 控制器	Baker AWA-IV, DX, 控制器
